一、项目概述：

本工艺方案是根据贵方要求，以系统运行可靠、经济合理为原则，采用相关设计标准和规范，结合我公司多年工程经验，以达到生活饮用水标准的原水为水源而编制的。

根据贵方的要求，本系统采用“预处理+单级反渗透+灌装设备”水处理工艺，该方案设计合理、运行稳定、产水的品质满足要求，并已在多项类似工程中得到应用及检验。

设备具有安装方便、使用方便、操作方便、维护方便；运行稳定、节能、环保、自动化程度高、经济实用等特点。

二、设计依据：

1、反渗透系统设计软件；

2、原水水质：原水达到生活饮用水的指标；原水温度：25℃

3、用户要求：产水量 ≥ 2/h(25℃)

4、控制设备、测量仪表和电气设备的设计、制造符合有关规定和标准。

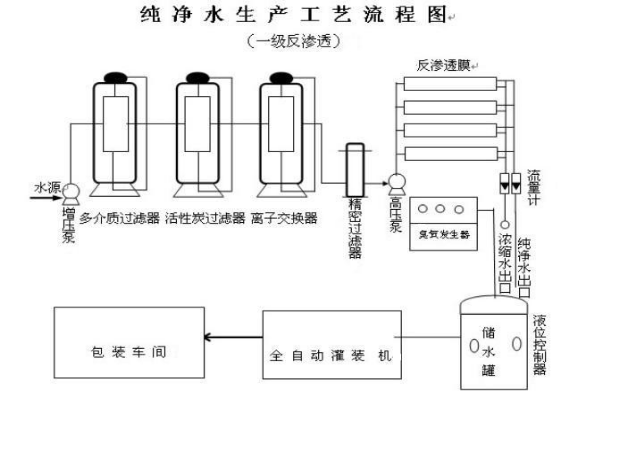

三、工艺流程：

四、工艺描述

4.1、预处理：对原水进行前期处理，改善供水水质，使之达到要求，减少、延缓膜的污染、延长其寿命，它处理的对象主要是进水中的微生物、细菌、胶体、有机物、重金属离子、固体颗粒及游离氯等。以满足反渗透装置进水的要求，保证反渗透装置能长期稳定运行。它由原水箱、原水泵、多介质过滤器(砂滤器)、活性炭过滤器、软水器和保安过滤器组成。

4.2、反渗透装置：膜的分离孔径在10-6cm-10-7cm，能除去水中有机物（如三卤甲烷中间体、胶体、悬浮物、微生物、细菌、藻类、霉类等）、热源、病毒等物质，流体经前三级预处理后的水经反渗透RO膜主机深层分离处理后，使有益于人体健康的水通过，不利于人体健康的水排除，脱盐率98%，生产出纯净水进入纯水箱；（根据具体情况，膜过滤分一级或二级反渗透处理。一个良好系统设计可保证整个系统在3年内不用更换膜元件（使用寿命与水源水质有关）；在线电导率显示仪，随时动态显示净水生产的水质状态。高压泵，提供膜透过水的工作压力。保持产水率。分一级或二级高压泵加压渗透处理。

4.3、控制功能描述：本系统根据压力、液位、开关等输入信号的变化改变进水阀、高压泵、冲洗阀等执行元件相对应的输出信号，达到自动控制一个标准的RO系统，实现压力保护、液位控制、开机/满水/自动冲洗等功能。

五、设备技术规范：

七、设备各系统说明

  1、原水泵   南方特种泵

   主要功能：恒定系统供水压力，稳定供水量

  2、石英沙过滤器

采用多次过滤层的过滤器，主要目的是去除原水中含有的泥沙、铁锈、胶体物质、悬浮物等颗粒在20um以上的物质，系统可以进行反冲洗、正冲洗等一系列操作。主要功能：保证设备的产水量，延长设备的使用寿命。

  3、活性炭过滤器

采用果壳活性炭过滤器，活性炭不但可吸附电解质离子，还可以进行离子交换吸附。经活性炭吸附还可使高锰酸钾耗氧量（COD）由15mg/L（02）降至2-7mg/L(02),此外由于吸附作用使表面被吸附复制的浓度增加，因而还起到催化作用，去除水中的色素、异味、大量生化有机物、降低水的余卤值及农药污染物和除去水中三卤化物（THM）以及其他的污染物。系统可以进行反冲洗、正冲洗等一系列操作。同时，设备具有自我维护系统，运行费用很低。

主要功能：保证设备的产水质量，延长设备的使用寿命

  4、TPT阻垢剂

TPT是一种阻垢分散剂，特别适用于金属氧化物、硅以及致垢盐类含量高德水质，其阻垢效能高且不与残留凝垢剂或富铝富铁的硅化合物发生凝聚反应形成不溶聚合物。在反渗透水处理系统中使用此产品可以降低反渗透（RO）、纳滤（NF）或超滤（UF）系统的设备投资和运行费用，在此情况下使用，可以代替离子交换水处理系统。本产品主要用于对水质有很高要求的电力、冶金、石油、化工、造纸、纺织、制药、食品等企业的反渗透水处理系统。

5、精密过滤器

精密过滤器用来截留预处理系统漏过的少量机械杂质。过滤器筒体采用工程塑料或SUS304材质；内装PPF滤芯。聚丙烯滤芯是一种效率高、阻力小的深层过滤元件。适用于含悬浮杂质较低（浊度小于2-5度）的水进一步净化。聚丙烯滤芯由聚丙烯纤维按一定规律缠绕在注塑聚丙烯多孔管上形成。

主要功能：保证进入反渗透膜的水颗粒度小于0.1um

1. 反渗透膜

反渗透装置是用足够的压力使溶液中的溶剂（一般是水）通过反渗透膜（或称半透膜）而分离出来，因为这个过程和自然渗透的方向相反，因此称为反渗透。经过反渗透处理，使水中杂质的含量降低，提高水质的纯度，其脱盐率可达到97%以上，并能将水中大部分的细菌，胶体及大分子量的有机物去除。反渗透法能适应各类含盐量的原水，尤其是在高含盐量的水处理工程中能获得很好的技术经济效益。反渗透法的脱盐率提高，回收率高，运行稳定，占地面积小，操作简便，过去由于反渗透设施价格较高。阻碍了反渗透设备的推广使用，但近两年以来，反渗透设施的价格不断下降，使得反渗透设备广泛使用在各类除盐水处理工程中，由于反渗透设备在除盐的同时，也将大部分细菌、胶体及大分子量的有机物去除，因此在纯水的制取工程中，反渗透设备更是不可缺少的
